聚乙二醇200/400在煤沥青改性的应用及研究

　　聚乙二醇是一种具有特殊亲水性和电中性的聚合物，它不仅在生物医药领域中有着广泛的应用，同时在工业煤沥青生产中也起到重要的改性剂。石家庄海森化工厂家生产的聚乙二醇200和聚乙二醇400为改性剂，甲苯磺酸为催化剂很好的对煤沥青进行完美的改性。经聚乙二醇400改性后的煤沥青黏度低于同温度下未改性的煤沥青，而经聚乙二醇200改性的煤沥青黏度则高于同温度下未改性的煤沥青黏度。
聚乙二醇改性煤沥青

　　将中温煤沥青研碎，称取20.0g粒径<0.3mm煤沥青粉末，取出75mL洗油，搅拌溶解后，在80℃的水浴中放置30min，要不断搅拌使之充分溶解，再将水浴温度降到40益，插入电极，在电压为7-10kV、电场强度为200-300kV/m的条件下处理40min，可得到不含一次喹啉不溶物的煤沥青。将制备出的液体倒入250mL三口烧瓶中，分别加入煤沥青质量25%的对甲苯磺酸和10%的固体改性剂聚乙二醇200或聚乙二醇400，加热并不断搅拌，温度升高到150℃后，保温15h减压蒸馏3h，除去溶剂洗油，剩余液体冷却后得到改性煤沥青。

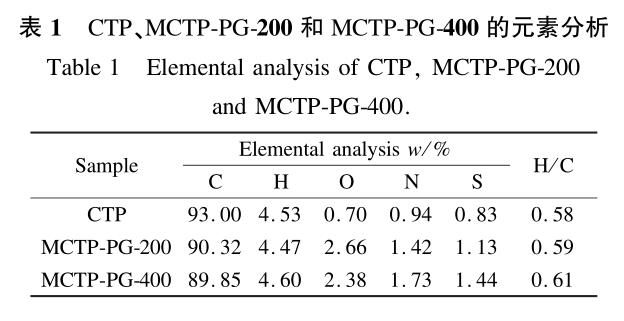

总结
　　采用聚乙二醇做改性剂，可有效地提高煤沥青中间相β树脂的含量。其中，使用石家庄海森化工生产的聚乙二醇200改性可提高55.18%，聚乙二醇400可提高51.9%，残炭率相应提高了17.22%和17. 99%。煤沥青在聚乙二醇改性后，在160℃以下黏度受温度的影响非常显著，具有良好的流动性，有利于中间相小球体的形成，且通过改性促进了芳香环化合物之间的进一步缩合，提高了芳烃化合物的比例。
